Kategorie: Rohrverbinder - Stahlguss - TC - 42,4mm (1 1/4") - Schraubhalterung 90°

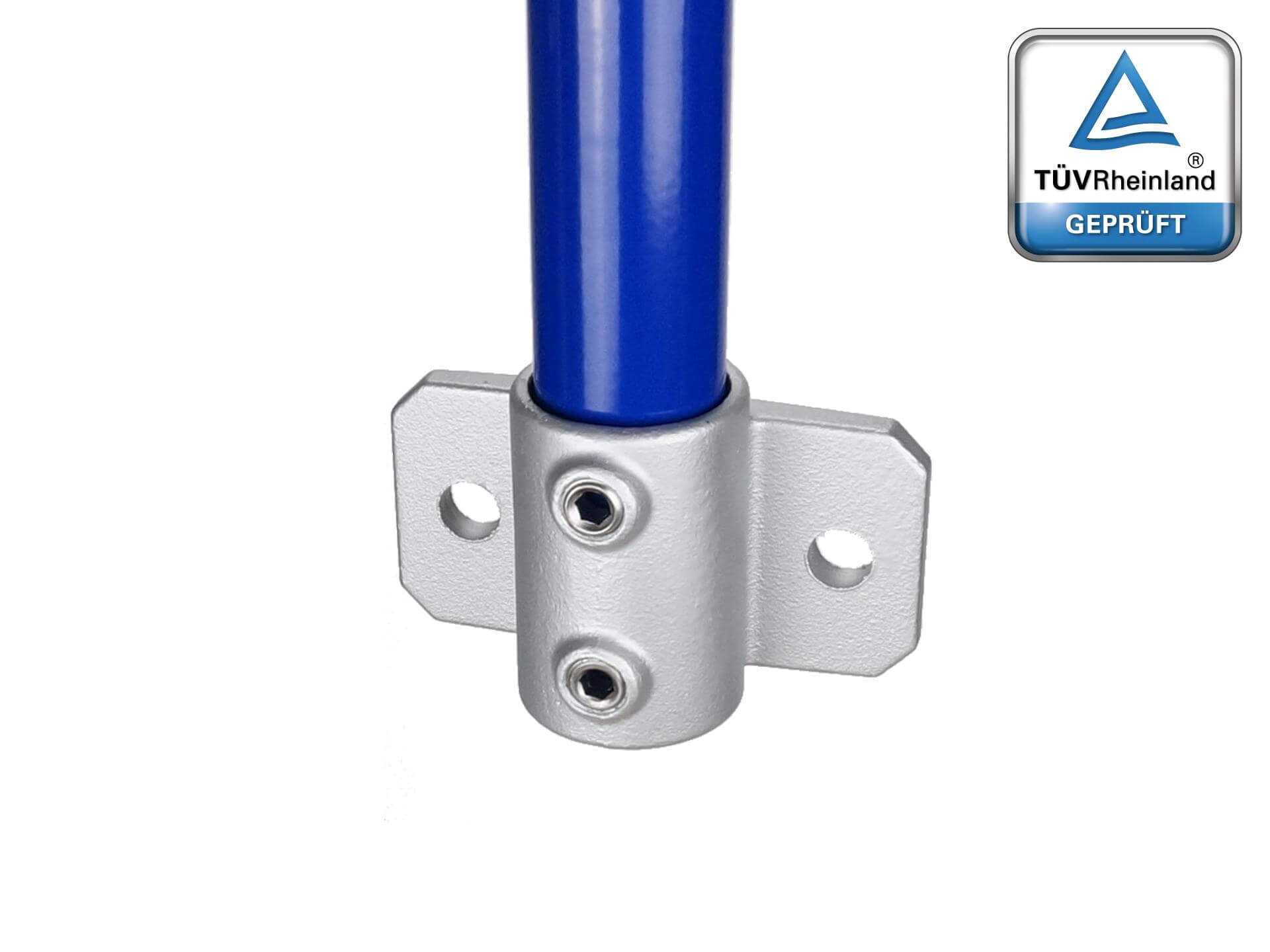

TC145b-3
Schraubhalterung 90°
Dieser Rohrverbinder ist Ähnlich wie der TC 144 oder TC 146 und eignet sich für die Befestigung von Geländern an Wänden und Brüstungen. Durch die Befestigung an 2 Punkten mit größeren Ankerstangen, ergibt sich eine höhere Festigkeit. Die Tragfähigkeit der Wand ist vorher zu prüfen.
Ein Sicherungsring verhindert das durchrutschen der Rohre. Kabel oder Seile können durchgeführt werden.
| Mass A | 45 mm |
| Mass B | 26 mm |
| Mass C | 35 mm |
| Mass D | 101 mm |
| Mass E | 150 mm |
| Mass F | 90 mm |
| Mass G | 17,5 mm |
| Mass H | 32 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 42,4 mm |
| für Rohrdimension Zoll | 5/4" |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Schraubhalterung |
| Gewicht | 1,188 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 15 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 1,4 kNm |
| Zuglast 2 | 14,6 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
